滑差電機工作原理結構

滑差電機
電磁調速異步電動機又稱滑差電機，它是一種利用直流電磁滑差恒轉矩控制的交流無級變速電動機。由于它具有調速范圍廣、速度調節開環、起動轉矩大、控制功率小、有速度負反饋、自動調節系統時機械特性硬度高等一系列優點，因此在印刷機及騎馬訂書機、無線裝訂、高頻烘干聯動機、鏈條鍋爐爐排控制中都得到廣泛應用。如801型對開立式?；剞D(zhuǎn)凸版印刷機、JS2101型對開雙面膠印機，J2105型對開單色膠印機、J2108型對開單色膠印機、PZ4880－01A型對開四色膠印機等印刷機械采用這種電動機就更能符合印刷工藝要求。

滑差電機的結構

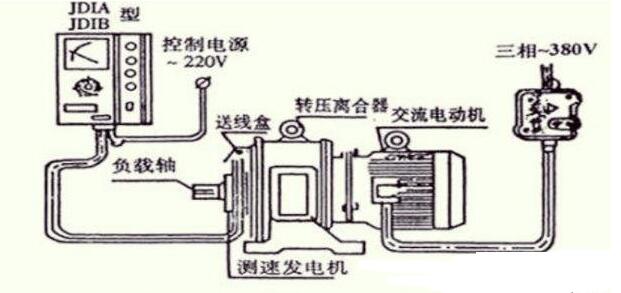

滑差電機的結構由交流異步電動機、電磁滑差離合器、測速發電機、控制器組成，在控制的作用下組成一套帶速度反饋的交流驅動裝置。



滑差電機的工作原理
滑差電機工作時，交流異步電動機啟動，通過電磁滑差離合器將動力傳遞出去。而電磁滑差離合器傳遞的動力大小由控制器輸出的電壓決定。

滑差電機穩速原理

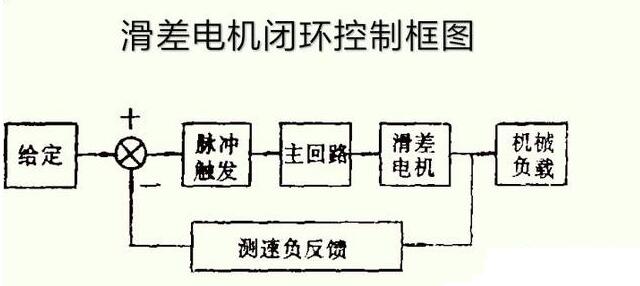

測速發電機將轉速轉換成電壓信號反饋給控制器，此時控制器將反饋信號跟設定值做比較，根據得到的偏差信號大小通過放大轉換為脈沖控制可控硅導通角來改變控制電壓，從而保持速度在給定值附近。實際上恒定的速度是一個動態恒定，并不是真正意義上恒定在給定值上。



由于滑差電機速度連續可調，在沒有變頻器的時代，在工業生產過程中的應用也是很受親睞的，也為儀表及工業自動化提供了有利條件。其實滑差電機不僅僅是用于調速，稍作改進可以用作執行機構組成的調節系統、可以利用它的測速發電機進行物料測量、還可以利用它的激磁繞組電壓進行發迅應用。
