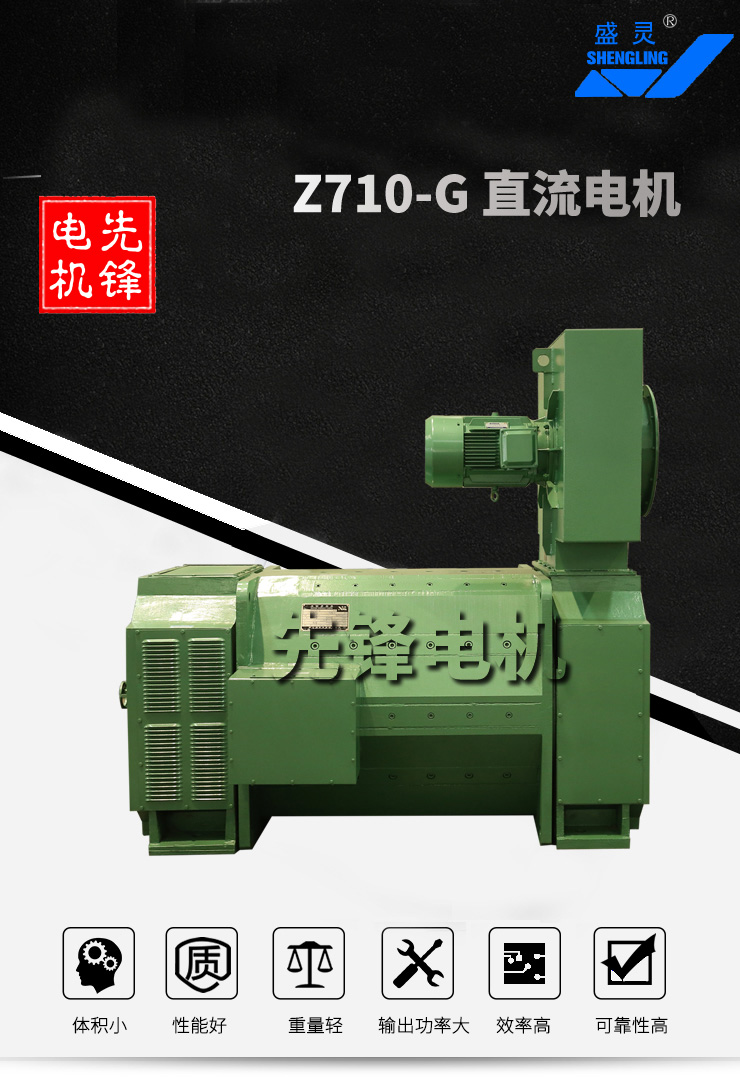

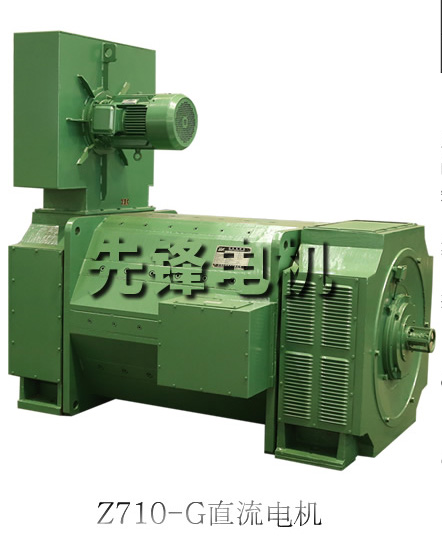

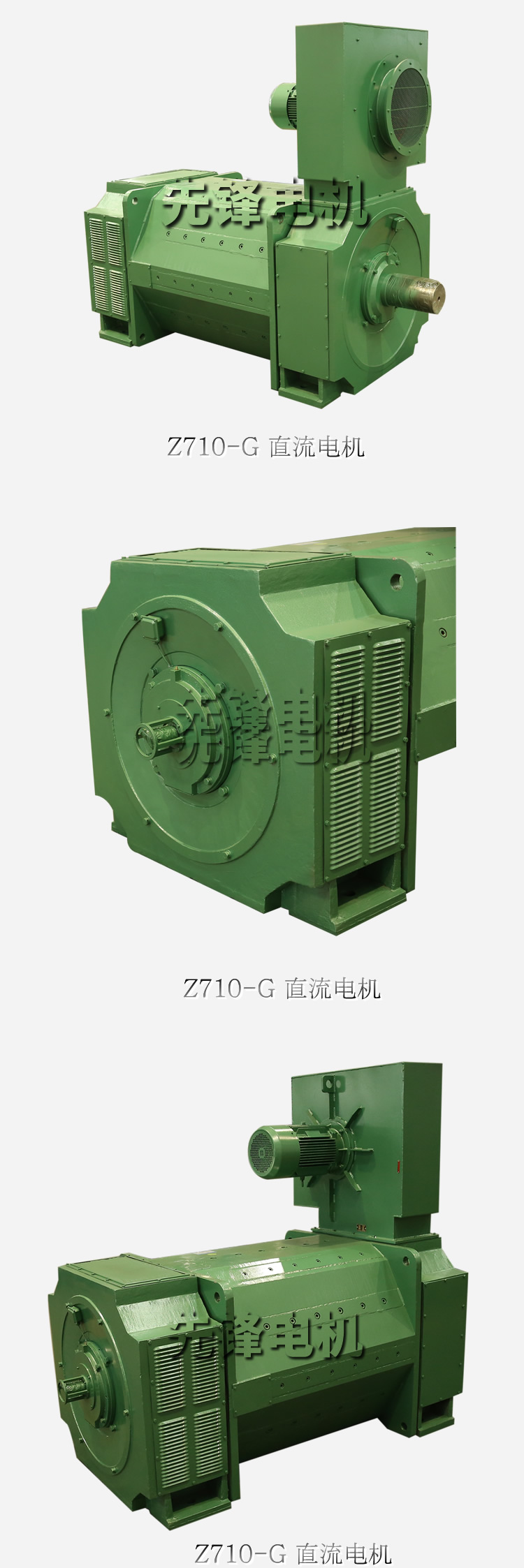

Z710-G系列直流電動機

概述

Z710-G型直流電動機是我公司新開發的高速線材軋機Z系列直流電機，其中心高為710毫米。由于Z710-G型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定的差別。

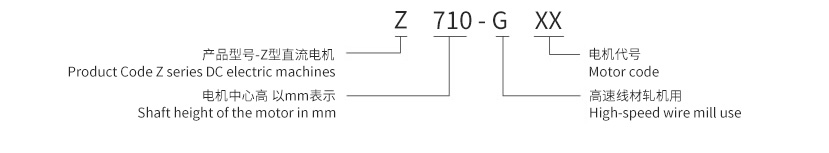

型號說明 Type Designation

產品結構特點

本電機機座采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源，能承受脈沖電流與電流急劇變化之工況。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力侵漬處理(VPI)，使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電機鐵心由硅鋼片疊裝而成，具有良好的導磁性能。

本電機的安裝型式符合GB997和IEC34-7《電機結構及安裝形式代號》：

標準IM1001 底腳安裝，水平放置，圓柱形單軸伸；

可派生IM1002 底腳安裝，水平放置，圓柱形雙軸伸；

電機的防護等級IP44；

電機的冷卻方式ICW37A86。

使用條件

1、電機的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。

2、電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。

3、電機的供電電源采用靜止整流電源，也可以采用直流發電機電源。

產品性能

1、本電機的定額為連續工作方式(S1）。

2、本電機的標準額定電壓有660V、750V兩種。

3、本電機的勵磁方式為他勵，勵磁電壓為220V。也可根據需要在訂貨時商定。電機的實際勵磁電壓，應以電機實際勵磁電流達到額定值為準。

本電機允許強行勵磴，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵

磁電流穩定后，不得超過。

4、本電機的過載能力：能承受下表所規定的短時（一分鐘）過載。

1）偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載、能力整定。

2）經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。

3）段試過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其連續定額。

5、電流變化率

在所有轉速及負載下，電機的電流變化率（di/dt）允許達每秒200倍額定電流。

6、噪聲震動

本電機的《噪聲測定萬法及限值》符合GB10069.3國家標準。

本電機的《振動測定方法及限值》符合GB10068.2國家標準。

容量選擇

這類電機的詳細數據見技術數據表，用戶可以根據所需的容量、轉速和電壓等選定電機的型號和規格。

技術數據

Z710-G適用于冷卻方式ICW37A86

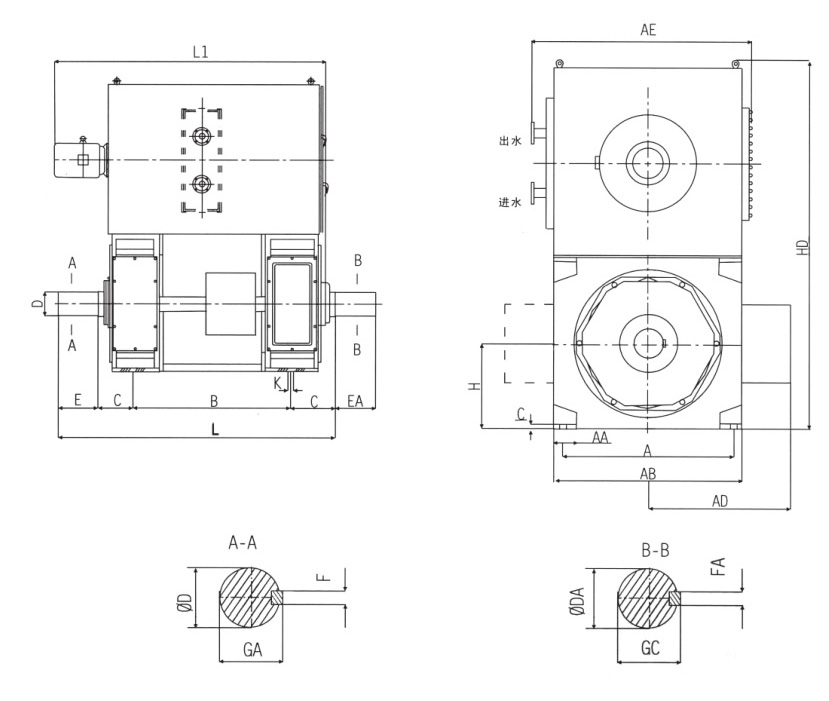

外形圖及安裝尺寸表

帶背包式空水冷卻器 Bag-type air/water cooler（ICW37A86）

備注：

　　1、訂貨前，請先查閱產品目錄，明確所需產品的規格。如果所需規格與目錄有所出入或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后，簽定合同或技術協議。
　　2、訂貨時請注明電機型號、功率、電壓、頻率（或轉速）、調速范圍、結構形式，以及所需裝配成套供應的附件（如測速機的型號、過熱保護元件規格數量等）。
　　3、如果需要濕熱帶型，請?jiān)谠吞?hào)后面注明“TH”。
