一、產品概述

Y、YKS、YKK系列為高壓鼠籠式異步電動機，適用于驅動各種通風機、壓縮機、水泵、破碎機、 切屑機床、運輸機械等通用機械及其它機械設備。
YR、YRKS、YRKK系列為高壓繞線式異步電動 機，本東列電動機能在較小的起動電流下，提供較大的起動轉矩，并且能在一定速度范圍內調速，適 用于驅動卷揚機、軋機、拉絲機等機械設備。
電動機額定頻率50Hz，額定電壓為6KV(10KV)。
電動機型譜，主要參數及性能指標符合國際電工委員會IEC有關標準，具有高效、節能、噪聲低 、振動小、可靠性高、使用壽命長、安裝維護方便等優點。

二、結構特點
電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕、 剛度好。機座頂部可安裝不同的冷卻器，派生不同冷卻方式和不同防護等級的電動機。
定子繞 組采用F絕緣材料，溫升按B級考核；繞組采用真空壓力浸漬無溶劑漆工藝（VPI)處理，繞組絕緣性能 達到《線圈分等標準》優等品水平，具有很高的可靠性。
根據不同的使用場合，通過優化設計 ，轉子設計成籠型或繞線型：鼠籠轉子有鑄鋁和銅條兩種結構，以滿足不同工況對電機性能的要求， 并經過動平衡校驗，因此電動機運行平穩可靠。電動防護等級為IP23或他防護形式。
電動機的 冷卻方式為IC0或IC1、1C2、IC3等。
電動機的基本安裝型式為臥式帶底腳（IMB3）結構。
主接線盒置于電動機右側（從軸伸端看），也可按用戶要求置于左側，接線盒的內外均設有單獨的接 地端子。
根用戶要求，可在定子繞組，軸承等重要部位加設測溫裝置，便于現場觀察和遠距監 控，以保證電動機安全可靠地運行。

三、電動型號說明

環境代號（W表示戶外）
極數（4極）
鐵芯長度代號（1號）
電動機軸中心高為（ H400mm）
冷卻結構（KK為空/空冷卻，KS為空/水冷卻）
異步電動機（Y為鼠籠轉子，YR為 繞線轉子）

四、使用環境條件
電動機在下列條件下能額定運行
● 海拔不超過 1000m；
● 環境空氣溫度范圍為-15℃一40℃；
● 環境空氣的相對濕度不超過95%，無凝 露；
● 電動機運行時，允許電壓偏差不超過±5%；
● 電動機運行時額走頻率為50Hz，允 許偏差不超過±1%；
● 電動機采用聯軸器傳動。

五、訂貨須知
● 樣本提供的數據是以《JB/T7593-94Y系列高壓三相異 步電動機技術條件》為依據，符合國內及國際有關標準。
● 訂貨時請注明：電動機型號、極數 、額定功率、額定電壓、額定頻率、安裝方式、防護等級、冷卻方式、環境條忤。
● 如用戶有 其他特殊條件或要求，請與本公司簽定技術協議。
● 電動機的轉向：由主軸伸端為順時針方向 旋轉，否則須注明。
● 隨著產品的技術進步和國內外有關標準的修訂，樣本內技術參數如有變 動，恕不另行通知。

六、外形及安裝尺寸

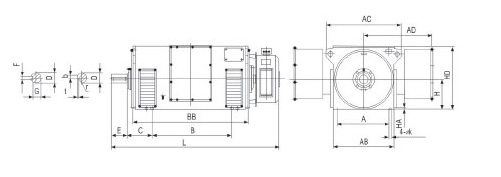

YR系列開啟式高壓三相異步電動機（6KV）

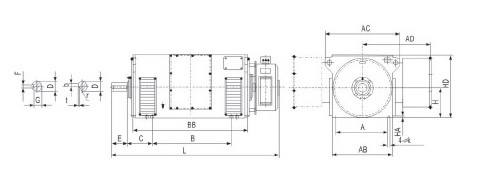

YR系列開啟式高壓三相異步電動機（10KV）
